直线振动筛-振动筛分机设备-小型直线筛价格-图片-视频-原理参数

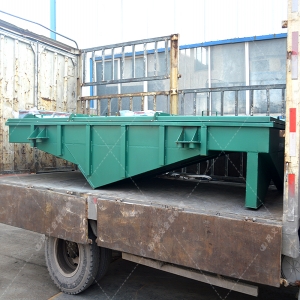

直线振动筛

结构简单自动排料全封闭结构

  • 筛孔尺寸

    1-150mm

  • 处理能力

    10-600t/h

适用物料:99%需要筛分的物料都可以使用,具体请联系我们给您配置。

免费咨询 138 3855 7589

免费获取价格/报价


直线振动筛介绍
       直线振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。



直线振动筛工作原理
       直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。筛分目数达到400目,可筛分出7种不同粒度的物料。



直线振动筛特点
       1、筛机设计,精巧和容易装配,一人即可操作筛机。
       2、独和其他相关品牌厂商比较,具较大筛选面积和较高的处理能力。
       3、独特之筛网结构设计,方便和快速更换筛网 (只需3到5分钟) ,此外此种设计允许使用各种筛网 (尼龙、特种龙、PP网)。
       4、其母网完全支撑细网,因此细网可独得较长之寿命,而降低细网耗材使用,淤长时间 之生产过程可降低诸多成本。



直线振动筛技术参数
规格型号
筛面规格(mm)
(长×宽)
筛面层数
筛孔尺寸
(mm)
进料粒度
(mm)
处理量
(t/h)
电机功率
(kw)
振动频率
(Hz)
外形尺寸(mm)
(长×宽×高)
ZSG1237
3700×1200
1
4-50
≤200
10-100
5.5×2
16
3800×2050×1920
2ZSG1237
3700×1200
2
4-50
≤200
10-100
5.5×2
16
3800×2050×2200
ZSG1443
4300×1400
1
4-50
≤200
10-150
5.5×2
16
4500×3040×2500
2ZSG1443
4300×1400
2
4-50
≤200
10-150
5.5×2
16
4500×3040×2700
3ZSG1443
4300×1400
3
4-50
≤200
10-150
5.5×2
16
4500×3040×2820
2ZSG1548
4800×1500
2
5-50
≤200
15-200
7.5×2
16
4800×3140×2814
3ZSG1548
4800×1500
3
5-50
≤200
15-200
7.5×2
16
4799×3140×3014
2ZSG1848
4800×1800
2
5-50
≤300
50-500
7.5×2
16
4799×3440×2814
3ZSG1848
4800×1800
3
5-50
≤300
50-500
7.5×2
16
4799×3440×3014
4ZSG1848
4800×1800
4
5-50
≤200
50-500
11×2
16
4799×3440×3503
2ZSG1860
6000×1800
2
5-150
≤300
80-600
11×2
16
6000×3440×3326

注:设备在不断更新升级中,型号参数如有变动,以电话、网络联系为准。
