双齿辊破碎机结构图及特点详细讲解(图)

返回列表来源:金联机械 发布日期:2017-03-30 浏览: 未经同意,谢绝转载。

       目前,双齿辊破碎机在市场上已经供不应求,订单不断。越来越多的顾客对双齿辊破碎机的破碎效果认可青睐。但是,由于有些顾客对双齿辊破碎机了解不够,就容易上当受骗。下面我们就来为顾客们普及下双齿辊破碎机结构组成,让大家通过双齿辊破碎机结构图对双齿辊破碎机结构有个更加细致的了解。

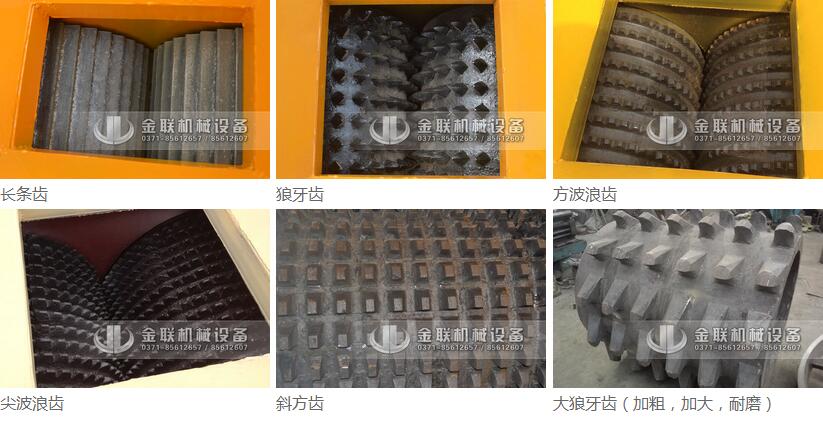

双齿辊破碎机齿形图片
双齿辊破碎机齿形图片

       双齿辊破碎机是在原有双辊破碎机的基础上,配置两个齿辊,齿辊面分为大(小)狼牙齿、切焦专用齿、长条齿、方波浪齿、尖波浪齿、斜方齿等,适用于成品粒度要求10-200mm,要求粉末状少、颗粒多的中碎或粗碎场合。如矿山行业破碎各种矿石、钢铁行业破碎石灰石、焦炭;热电行业破碎电煤;焦化行业破碎焦炭;煤矿行业破碎原煤;化工行业破碎石油焦;电子行业破碎硅石;碳素行业破碎碳素块;太阳能行业破碎废玻璃管;建设行业破碎生石灰、建筑垃圾、粘土、沥青等,或者与上述类似的破碎场合。双齿辊破碎机虽在破碎行业崭露头角,但其出色的破碎效果,无不让顾客赞叹不已。因此,双齿辊破碎机销售业绩一直都非常好,双齿辊破碎机不但让破碎机厂家盈利,更让顾客也获得了更大的经济效益,实现了双赢。
双齿辊破碎机结构图及特点详细讲解(图)

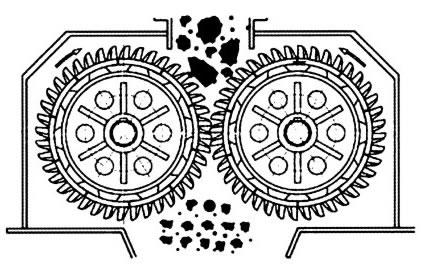

双齿辊破碎机工作原理

双齿辊破碎机结构
       双齿辊式破碎机主要由电动机通过三角胶带轮,驱动一对中间齿轮,带动主动齿轮转动,再以主动齿辊另端的一对齿轮带动从动齿轮,从而形成了两齿辊的相对运动而进行物料的破碎。双齿辊破碎机移动架主要由座架,轴承座、弹簧和拉紧螺栓组成。 双齿辊破碎机的总体装配型式有左、右式之分,从齿辊、移动架一端看,电动机及胶带轮位于左侧者,称左式,位于右侧者为右式。双齿辊破碎机主要由一对齿辊、两对减速齿轮、两个胶带轮、齿辊移动架和机架等组成。

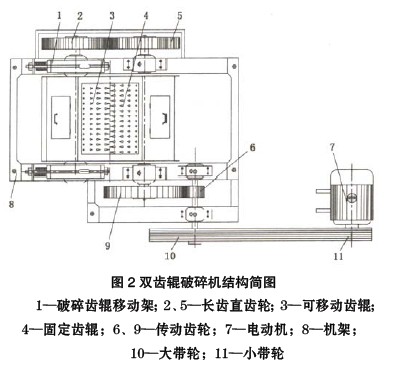

双齿辊破碎机结构图

       胶带轮安装在传动轴的轴套上,轴套由钩头键固定在轴上,胶带轮通过保险销与轴套连在一起,并传递转矩。当超负荷运转时,保险销立即切断,胶带轮空转。传动轴由两轴承支持,其中间装有齿轮。主动齿轮的轴亦有两个滑动轴承支持,其一端装有齿轮与传动轴齿轮相啮合,另一端齿轮与从动齿辊轴上的齿轮相啮合。从动齿轮安装在移动架上面。当破碎机内进入大块物料时,从动齿轮可通过移动架上的压缩弹簧,使其后移,扩大齿辊间隙而排出大块物料。

       通过双齿辊破碎机结构图来了解双齿辊破碎机结构组成,简单易懂。双齿辊破碎机结构虽然看似简单,但是每个部位,每个零件都肩负着各自的重任。之所以为大家普及这些知识,是因为了解双齿辊破碎机结构对双齿辊破碎机在以后的生产操作、日常维护和保养中都有所帮助。我们巩义市金联机械厂生产的双齿辊破碎机质量都经过严格把关,价格公道合理,是很多顾客选购优质双齿辊破碎机的最好去处。
