细沙回收机

细沙回收机

泥沙分离细沙收集脱水90%

  • 回收规格

    0.16mm以下细沙

  • 处理能力

    30-500t/h

别名叫法:泥沙分离机、沙收集机、细砂提取机、尾矿回收机、细尾砂回收机等。

免费咨询 138 3855 7589

免费获取价格/报价

产品介绍

       细沙回收机主要是用来解决细料的回收,泥沙的分离以及从中提取收集细砂的问题,因此也叫泥沙分离机、沙收集机、细砂提取机、尾矿回收机、细尾砂回收机。细沙回收机多用于安装在砂石料生产线或者选矿生产线的尾端,即在洗砂机、球磨机或磁选机的后边加上细沙回收机,可以一方面降低细沙流失量而减少环境污染,另一方面使细沙充分的利用,提高了企业的回报率和物料的经济价值。

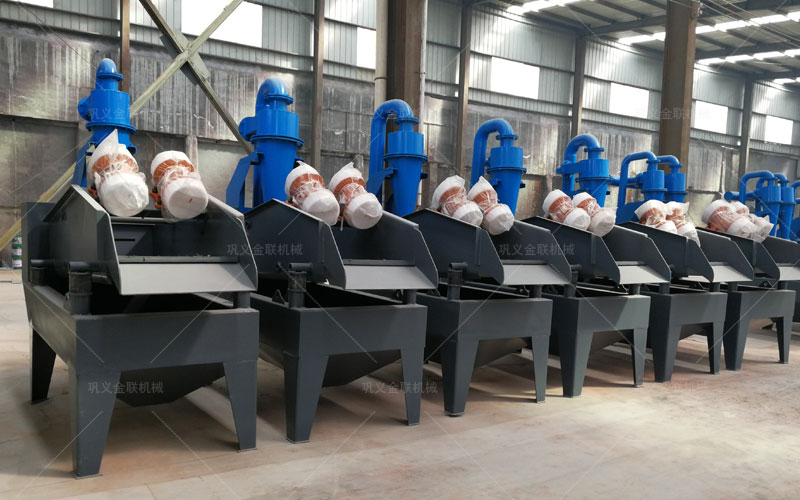

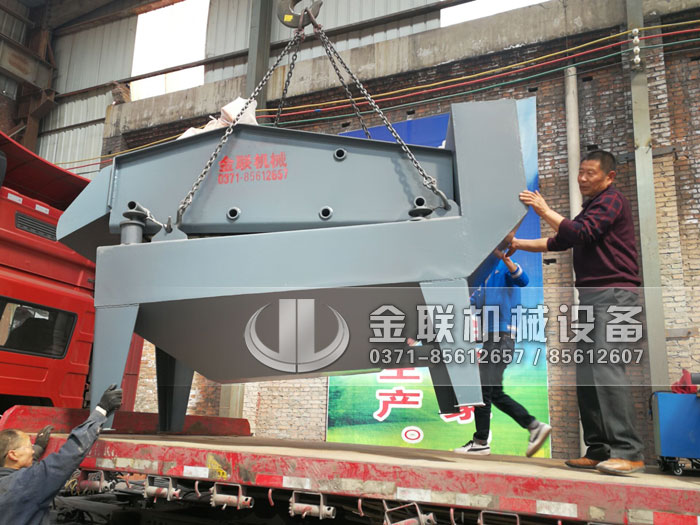

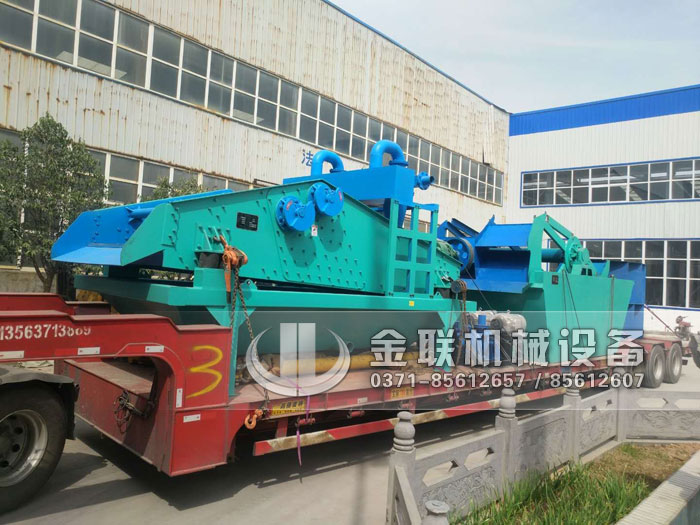

发货图片

细沙回收机-细砂回收设备价格-细沙脱水回收装置图片视频-工作原理

细沙回收机视频

脱水型细沙回收机生产视频

用途/作用

       传统的湿法制砂生产线由给料设备、破碎设备、制砂设备、洗沙设备以及筛分设备、输送设备组成,其中洗沙设备主要有两种:轮式洗砂机和螺旋洗砂机,但是不论采用何种形式的洗砂机,其缺点就是细砂(0.16mm以上的颗粒)流失的严重,有的甚至流失百分之20以上。这不但损失严重,而且还严重影响沙子的级配,造成级配不合理,细度模数偏粗,降低了机制砂的产品的质量,过多的细砂排放,还会造成环境的污染。为解决上述问题,我公司成功研制了JL系列细沙回收机。

适用范围

       细沙回收机设备可用于陶瓷原料加工系统的脱水环节、选矿厂的尾矿回收处理、石英砂的加工系统、水电站砂石料的加工系统等,可以解决细沙、细料的回收问题。
       例如一些陶瓷原料的脱水环节用的是真空过滤机,耗电量高还需要经常更换滤布等,使用起来特别的不方便,用细沙回收机械可以代替过滤机,来进行物料的脱水,达到干堆和运输的要求,且细沙回收机的。耗电量小、操作使用方便,是企业减少成本保护环境提高回报率。

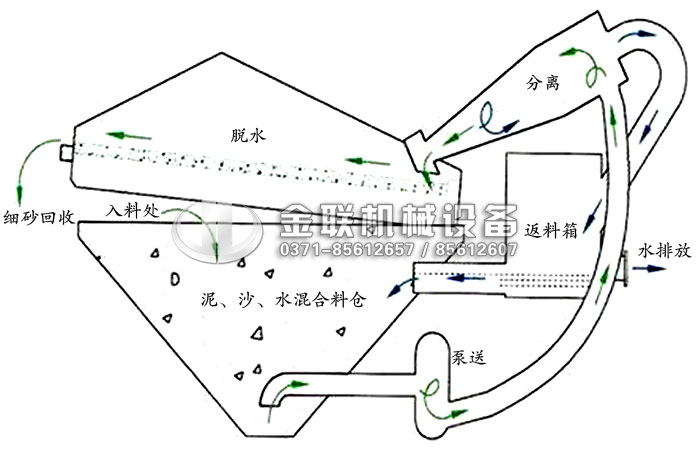

工作原理



       泥沙分离器是细沙回收机工作的核心部件真空。压泵在整个设备中起到了至关重要的作用。
       洗槽内的砂水混合物在真空。压泵的作用下,被输送至泥沙分离器,细砂在泥沙分离器内经过离心、分级、浓缩,终从沉砂嘴排出,经脱水筛脱水后,实现了泥沙分离效果,分离后的泥水及少量细砂,从泥沙分离器上部的溢流口经返料装置回到清洗槽,实现了细砂的循环回收及水资源的重复利用,达到了节能的效果。当清洗槽内泥土含量过大时,向清洗槽内加入的泥沙混合物及水,使液面升高,然后从出水口排出。

结构组成

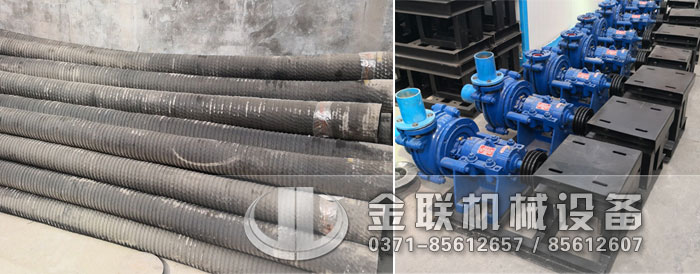

 JL系列细沙回收机装置设计合理,使用方便,主要有以下结构部件:由电机、真空压泵、泥沙分离器、TS脱水筛、清洗槽、返料箱。

细沙回收机特点

1、聚氨酯筛网,质量保证
       脱水筛采用聚氨酯筛网寿命更长,且不会堵孔。
2、泥沙分离器,使用寿命长
       泥沙分离器内衬聚氨酯,提高了整个装置的使用寿命,可顺利完成料浆浓缩,液体澄清等工作。
3、工艺结构紧凑
       借鉴新型制造工艺,数字化分析各部件运行情况,内部结构紧凑,设备使用寿命延长。
4、充分回收,减负沉淀池
       细砂充分回收,减少沉淀池的工作量,降低了沉淀池的清理成本。
5、结构简单,检修方便
       经过多次现场试验和改进,精简多余部件,设备整体结构简洁,回收能力强,操作和维护方便,运营费用低。
6、量身定制,量身打造
       工程师可根据用户的不同要求,设计合理的解决方案。
7、噪音低,粉尘少
       设备参照国家环保标准,噪音低,可配套设备除尘,施工环境完全符合环保要求。

生产线配置

       新型湿法制砂生产线主要由给料设备、破碎设备、制砂设备、洗沙设备、筛分设备、输送机以及细沙回收机组成,其工艺流程如下所述:
       石料由振动给料机均匀地送到破碎机进行粗破,粗破后的物料由胶带输送机送入到制砂机进行进一步破碎,细碎后的物料被输送到振动筛进行筛分,达到成品粒度要求的物料被送入洗砂机清洗,清洗后由成品输送带输出即为成品;未达到成品粒度要求的物料从振动筛返回制砂机重新加工,形成闭路多次循环。成品粒度可按用户的需求进行组合和分级。
       传统的制砂生产线到此为止,但是新型环保制砂生产线还有。后一道程序,那就是洗砂机排出的泥浆水进入JL细沙脱水装置,经过该机的脱水、分级、清洗三种功能,回收0.16mm的以下的细砂,保护了水资源环境,增加了客户的收益。

技术参数

型号
分离器规格(mm)
脱水筛材质
脱水筛功率(kw)
水泵材质
处理能力(t/h)
重量(kg)
JL250250高分子聚氨酯2*0.55Cr2630-802050
JL300300高分子聚氨酯2*0.75Cr2640-1002200
JL350350高分子聚氨酯2*0.75Cr2670-1302555
JL550550高分子聚氨酯2*1.1Cr26100-2203250
JL650650高分子聚氨酯2*1.1Cr26120-2723945
JL750750高分子聚氨酯2*1.5Cr26180-3504900
JL900900高分子聚氨酯2*2.2Cr26250-5005600

详细功率表

名称
水泵电机(kw)
振动电机(kw)
总功率(kw)
JL250
11-17.5
2*0.55
18.7-13.2
JL300
11-15
2*0.75
12.5-16.5
JL350
15
2*0.75
16.5
JL550
15-22
2*1.1
16.5-24.2
JL650
18.5-30
2*1.1
20.7-32.2
JL750
37-55
2*1.5
40-58
JL900
55-65
2*2.2
59.4-69.4
